La scienza dietro l'angolo di 60 gradi nei coloni a tubo: principi di ottimizzazione e configurazioni alternative

Principi idraulici fondamentali che regolano l'inclinazione dei sedimentatori dei tubi

ILAngolo di inclinazione di 60 gradicomunemente impiegato nelle installazioni di sedimentatori di tubi rappresenta un compromesso ingegneristico meticolosamente ottimizzato che bilancia molteplici considerazioni idrauliche, operative e pratiche concorrenti. In qualità di specialista nel trattamento delle acque reflue con una vasta esperienza nella progettazione di sistemi di sedimentazione, posso affermare che questo aspetto specifico è emerso come lo standard del settore attraverso decenni di test empirici e analisi teoriche piuttosto che selezione arbitraria. Il processo di ottimizzazione prevede interazioni complesse tra velocità di sedimentazione delle particelle, caratteristiche del flusso dei fanghi e modelli di distribuzione idraulica che determinano collettivamente l'efficienza complessiva dei processi di separazione solidi-liquidi.

Al centro della funzionalità del sedimentatore tubo c'è il "principio di sedimentazione a bassa profondità" in cui si afferma che la riduzione della distanza di sedimentazione migliora notevolmente l'efficienza di separazione. Quando i tubi sono inclinati a 60 gradi, la distanza di sedimentazione effettiva diventa la proiezione verticale del diametro del tubo, riducendo in genere questo parametro critico da diversi metri nei sedimentatori convenzionali a soli 50-100 millimetri. Questa disposizione geometrica crea un ambiente in cui le particelle devono depositarsi solo su questa distanza ridotta prima di entrare in contatto con la superficie del tubo ed entrare nel regime di flusso dei fanghi. L'angolo di 60 gradi ottimizza specificamente il rapporto tra la velocità del flusso verso l'alto dell'acqua e la velocità di scorrimento verso il basso dei solidi accumulati, creando un movimento controcorrente stabile che impedisce la risospensione massimizzando la capacità di trattamento.

Il comportamento idraulico all'interno dei tubi inclinati implica una complessa fluidodinamica in cui le condizioni di flusso laminare devono essere mantenute per consentire un assestamento gravitazionale prevedibile. A 60 gradi, la componente di gravità che agisce parallelamente alla superficie del tubo fornisce una forza sufficiente per avviare e mantenere lo scorrimento dei fanghi senza richiedere lunghezze eccessive del tubo o creare condizioni di flusso instabili. Questo angolo specifico crea un equilibrio ottimale in cui la distanza di assestamento verticale è ridotta al minimo pur mantenendo efficaci capacità autopulenti. Inoltre, studi di fluidodinamica computazionale hanno dimostrato che 60 gradi rappresentano ilpunto deboledove la perdita di energia dovuta all'attrito rimane accettabile pur ottenendo condizioni di sedimentazione quasi ideali per le applicazioni più comuni delle acque reflue.

Analisi comparativa degli angoli di inclinazione: perché prevalgono i 60 gradi

La fisica del movimento dei fanghi a varie angolazioni

ILmeccanismo di scorrimento dei fanghirappresenta uno dei fattori più critici che influenzano la scelta dell’angolo di inclinazione ottimale. Ad angoli inferiori a 45 gradi, la componente della forza gravitazionale parallela alla superficie del tubo diventa insufficiente per superare le forze di attrito e adesione, con conseguente progressivo accumulo di fanghi che alla fine compromette le prestazioni. Le osservazioni di laboratorio confermano che con un'inclinazione di 30-gradi, i fanghi iniziano ad accumularsi entro poche ore di funzionamento, mentre a 40 gradi l'accumulo avviene nell'arco di diversi giorni. La transizione verso un'autopulizia affidabile avviene tra 50 e 55 gradi, con 60 gradi che forniscono un margine confortevole sopra questa soglia evitando gli inconvenienti degli angoli più ripidi.

Al contrario, angoli superiori a 60 gradi introducono diverse sfide operative. A 70 gradi e oltre, la maggiore componente verticale della sedimentazione delle particelle riduce effettivamente l'efficienza perché le particelle devono attraversare quasi l'intero diametro del tubo prima di entrare in contatto con la superficie. Inoltre, angoli più ripidi creano velocità dei fanghi verso il basso più elevate che possono interrompere le delicate condizioni di flusso laminare all'interno dei tubi, causando turbolenze che risospendono le particelle più fini. L'angolo di 60 gradi rappresenta quindi ilpunto di equilibriodove sia l'efficienza di sedimentazione che la rimozione dei fanghi sono simultaneamente ottimizzate per la più ampia gamma di applicazioni e caratteristiche delle particelle.

Efficienza idraulica attraverso lo spettro angolare

ILcaratteristiche di distribuzione del flussoall'interno dei sedimentatori del tubo variano in modo significativo con l'angolo di inclinazione, incidendo direttamente sulle prestazioni complessive del sistema. Ad angoli più bassi (30-45 gradi), l'altezza verticale ridotta crea velocità di flusso verso l'alto inferiori che teoricamente dovrebbero migliorare la sedimentazione; tuttavia, questo vantaggio è compensato da una maggiore instabilità del flusso e dalla vulnerabilità alle correnti di densità che creano percorsi di flusso preferenziali. Tra 55 e 65 gradi, gli studi idraulici hanno dimostrato la distribuzione del flusso più stabile con variazioni minime della velocità della sezione trasversale, garantendo un utilizzo uniforme di tutta la superficie di sedimentazione disponibile.

Il rapporto tra angolo di inclinazione e area di assestamento effettiva segue una funzione trigonometrica dove l'area orizzontale proiettata diminuisce con il coseno dell'angolo. Sebbene un'inclinazione di 30- gradi fornisca circa il 86% dell'area di assestamento massima teorica (cos30 gradi =0.866), l'esperienza pratica ha dimostrato che gli svantaggi operativi superano questo vantaggio teorico. L'angolo di 60- gradi (cos60 gradi =0.5) ​​fornisce il compromesso ottimale in cui l'area effettiva ridotta è più che compensata da una migliore stabilità idraulica e capacità autopulente. Ciò spiega perché i sistemi progettati a 60 gradi superano costantemente sia le configurazioni meno profonde che quelle più ripide negli scenari operativi a lungo termine, nonostante i calcoli teorici suggeriscano il contrario.

Tabella: Caratteristiche prestazionali dei sedimentatori dei tubi a diversi angoli di inclinazione

Configurazioni alternative e loro applicazioni specifiche

Disegni angolari modificati per applicazioni specializzate

Sebbene lo standard a 60 gradi si applichi alla maggior parte delle applicazioni generali delle acque reflue, sono giustificati scenari specificiconfigurazioni angolari alternativeche ottimizzano per particolari vincoli operativi. Per le applicazioni di pretrattamento con un carico di solidi eccezionalmente elevato (superiore a 1.000 mg/l), un angolo inferiore di 45-gradi a volte si rivela vantaggioso nonostante richieda cicli di pulizia più frequenti. La maggiore area di sedimentazione effettiva a questo angolo fornisce ulteriore capacità di gestire il flusso di solidi estremi, con sistemi di pulizia meccanica spesso integrati per risolvere i limiti di autopulizia. Queste configurazioni utilizzano tipicamente materiali più resistenti e supporti rinforzati per resistere al maggiore accumulo di fanghi tra i cicli di pulizia.

Al contrario, per le applicazioni che privilegiano la qualità eccezionale dell'effluente rispetto alla capacità di trattamento, angoli più ripidi di 65-70 gradi possono fornire miglioramenti marginali nella rimozione della torbidità per i fiocchi di sedimentazione lenta-. La ridotta area di sedimentazione effettiva a questi angoli è compensata da tempi di ritenzione più lunghi che consentono una separazione più completa delle particelle di galleggiamento quasi neutro. Queste installazioni tipicamente funzionano a velocità di carico idraulico ridotte (1,0-1,5 m³/m²·h rispetto allo standard 1,5-3,0 m³/m²·h) per adattarsi alla geometria meno efficiente. Tali configurazioni specializzate dimostrano che mentre 60 gradi rappresentano l'ottimale per la maggior parte delle applicazioni, circostanze specifiche possono giustificare la deviazione da questo standard.

Innovazioni ad-angolo variabile e superficie curva

Sono state introdotte recenti innovazioni tecnologichecolonni del tubo ad angolazione regolabile-che consentono l’ottimizzazione operativa in risposta alle mutevoli condizioni della qualità dell’acqua. Questi sistemi incorporano meccanismi di regolazione meccanica che consentono agli operatori di modificare l'inclinazione tra 45-70 gradi in base ai dati sulle prestazioni in tempo reale. Pur aggiungendo complessità e costi, questi sistemi forniscono una preziosa flessibilità per gli impianti di trattamento che sperimentano significative variazioni stagionali nelle caratteristiche degli affluenti o che operano con più fonti d'acqua con diversi requisiti di trattamento. I dati operativi raccolti da queste installazioni confermano ulteriormente che l’impostazione di 60 gradi fornisce prestazioni ottimali in condizioni medie, con aggiustamenti generalmente effettuati solo per circostanze temporanee specifiche.

Un'altra innovazione emergente riguardacoloni di superficie-curvache eliminano del tutto la selezione angolare discreta. Questi sistemi utilizzano superfici appositamente formate con curvatura continuamente variabile che teoricamente ottimizzano la traiettoria di sedimentazione lungo tutto il percorso del flusso. Sebbene promettenti a livello concettuale, questi progetti introducono complessità di produzione e devono ancora dimostrare chiari vantaggi prestazionali sufficienti a giustificare il loro costo elevato nella maggior parte delle applicazioni. La semplicità e l'efficacia comprovata della configurazione standard a piastra piatta a 60-gradi-continua a renderla la scelta preferita per la stragrande maggioranza delle installazioni, in particolare quando nella matrice decisionale vengono prese in considerazione considerazioni sui costi del ciclo di vita.

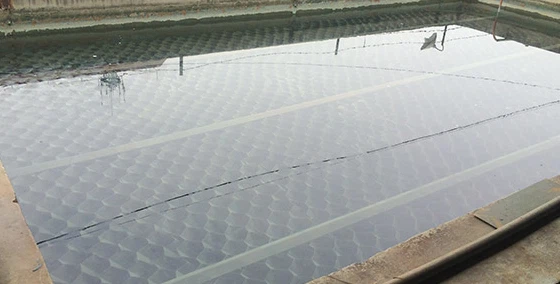

Considerazioni pratiche sull'implementazione per la selezione dell'angolo ottimale

Fattori specifici del sito-che influenzano la selezione dell'angolo

È necessario valutare la superiorità teorica dell'angolo di 60 gradivincoli pratici di attuazioneche variano tra le installazioni. Lo spazio verticale disponibile rappresenta spesso un fattore determinante, con angoli più ripidi che richiedono meno area orizzontale ma maggiore altezza libera. Per le applicazioni di retrofit in bacini di sedimentazione esistenti con spazio verticale limitato, potrebbero essere necessari angoli piccoli fino a 50 gradi nonostante la compromessa capacità auto-pulente. In questi scenari, sistemi di pulizia migliorati o programmi di manutenzione più frequenti compensano la geometria non-ideale, dimostrando come i vincoli pratici a volte prevalgano sugli ottimali teorici.

Le caratteristiche dei solidi sospesi influenzano in modo significativo la scelta dell'angolo ottimale attraverso il loro impattoreologia dei fanghi. I fiocchi leggeri e soffici tipici dei processi di trattamento biologico richiedono generalmente angoli più ripidi (60-65 gradi) per garantire uno scorrimento affidabile, mentre le particelle minerali più dense comuni nelle applicazioni industriali possono scivolare efficacemente ad angoli più bassi (55-60 gradi). Ciò spiega perché diversi settori convergono naturalmente su angoli ottimali leggermente diversi in base alle caratteristiche specifiche del flusso di rifiuti. La raccomandazione a 60 gradi si applica in particolare alle applicazioni miste di acque reflue municipali in cui i solidi rappresentano una combinazione di materiali organici e inorganici con diverse caratteristiche di sedimentazione.

Implicazioni sulla produzione e sulla manutenzione

ILrequisiti di progettazione strutturaleper i supporti dei colonnitori dei tubi variano in modo significativo con l'angolo di inclinazione, incidendo sia sul costo iniziale che sulla manutenzione a lungo-termine. Angoli più ripidi creano forze di spinta orizzontali più elevate che richiedono strutture di supporto più robuste, in particolare nelle installazioni su larga-scala. L'angolo di 60 gradi rappresenta un compromesso pratico laddove i progetti strutturali standard forniscono un'adeguata stabilità senza richiedere un'ingegneria specializzata. Inoltre, l'accesso per l'ispezione e la manutenzione rappresenta un'altra considerazione pratica, con 60 gradi che forniscono una visibilità ragionevole sulle superfici dei tubi pur mantenendo dimensioni complessive compatte.

Dal punto di vista della produzione, l'angolo di 60- gradi si allinea bene con le dimensioni dei moduli standard che ottimizzano l'utilizzo dei materiali durante la produzione. La geometria dei fogli comunemente disponibili, combinata con modelli di annidamento efficienti, rende 60 gradi economicamente vantaggiosi dal punto di vista della materia prima. Questa efficienza produttiva si traduce in risparmi sui costi che rafforzano ulteriormente il predominio di questo angolo standard sul mercato. Sebbene le angolazioni alternative rimangano tecnicamente fattibili, l’ecosistema delle attrezzature di produzione, delle pratiche di installazione e delle procedure di manutenzione si è standardizzato intorno ai 60 gradi, creando incentivi economici auto-rinforzanti che vanno oltre i vantaggi puramente tecnici.

Convalida delle prestazioni ed esperienza operativa

Dati operativi-a lungo termine che supportano lo standard a 60 gradi

Decenni didati sulle prestazioni operativeda migliaia di installazioni in tutto il mondo forniscono una validazione convincente per lo standard a 60 gradi. Studi approfonditi che confrontano treni di trattamento paralleli con diversi angoli di inclinazione dimostrano costantemente che le configurazioni a 60 gradi ottengono una rimozione della torbidità migliore del 5-15% rispetto alle alternative sia più superficiali che più ripide quando utilizzate in condizioni identiche. Ancora più significativo, i sistemi a 60 gradi mantengono il loro vantaggio in termini di prestazioni per periodi operativi prolungati con requisiti di pulizia meno frequenti e una qualità dell'effluente più costante nonostante le variazioni nelle caratteristiche dell'affluente.

ILanalisi del costo-di-proprietàrafforza ulteriormente lo standard di 60-gradi, con questi sistemi che dimostrano costi di vita inferiori nonostante in alcuni casi un investimento iniziale potenzialmente più elevato. I ridotti requisiti di manutenzione, il minor consumo di prodotti chimici (grazie alla cattura più efficiente dei solidi) e la maggiore durata di servizio superano collettivamente le modeste differenze nei costi di capitale. Questa realtà economica spiega perché le specifiche tecniche sono sempre più spesso impostate a 60 gradi, a meno che fattori convincenti specifici del sito non giustifichino configurazioni alternative. L’esperienza operativa collettiva rappresenta una potente convalida dei principi teorici che inizialmente stabilirono questo punto di vista come standard del settore.

Limitazioni e condizioni limite per l'applicazione standard

Sebbene lo standard a 60 gradi si applichi alle applicazioni più comuni, i professionisti del trattamento devono riconoscerlocondizioni al contornodove angoli alternativi possono rivelarsi superiori. Per le applicazioni con variabilità idraulica estremamente elevata (rapporti picco-media-superiori a 3:1), angoli leggermente più bassi di 55 gradi a volte forniscono prestazioni più stabili durante le transizioni del flusso. Allo stesso modo, per i flussi di rifiuti con caratteristiche reologiche insolite come quelli contenenti componenti significativi di olio e grasso o materiali fibrosi, test specializzati possono identificare valori ottimali alternativi. Queste eccezioni riconoscono che mentre 60 gradi rappresentano la migliore soluzione per scopi generali-, la complessa interazione dei processi fisici crea occasionalmente scenari in cui la deviazione dallo standard è giustificata.

L'implementazione dei colonnitori del tubo con qualsiasi angolazione deve essere supportata da appositi supportisistemi ausiliaricompresa la corretta distribuzione dell'ingresso, la raccolta degli effluenti e i meccanismi di rimozione dei fanghi. Anche i sedimentatori dei tubi con un'angolazione ideale avranno prestazioni inferiori se questi elementi di supporto sono progettati in modo inadeguato. L'approccio sistemico globale spiega perché le implementazioni di successo adottano costantemente non solo lo standard a 60 gradi ma anche una serie di principi di progettazione complementari che collettivamente garantiscono prestazioni ottimali. Questa prospettiva olistica impedisce un’enfasi eccessiva su un singolo parametro, pur riconoscendone l’importanza all’interno del contesto terapeutico più ampio.

Sviluppi futuri nella geometria della sedimentazione

Ricerca emergente e potenziali innovazioni

La ricerca in corso continua ad esplorareconfigurazioni geometriche avanzateche potrebbero superare le prestazioni delle piastre inclinate standard. Le superfici a forma di onda-, i percorsi elicoidali e i sistemi di deflettori integrati rappresentano aree di indagine attive che tentano di ottimizzare ulteriormente gli obiettivi concorrenti della tecnologia di sedimentazione. Sebbene promettenti in ambito di laboratorio, queste innovazioni devono affrontare sfide significative in termini di scalabilità, producibilità ed efficienza in termini di costi-che hanno impedito fino ad oggi un'adozione commerciale diffusa. La semplicità fondamentale della superficie piana inclinata continua a rappresentare un punto di riferimento impegnativo per alternative più complesse.

La fluidodinamica computazionale ha consentito un'analisi più sofisticata delfenomeni idraulici su scala micro-all'interno dei sedimentatori dei tubi, portando a una comprensione approfondita del motivo per cui angoli specifici funzionano in modo ottimale in condizioni diverse. Queste basi teoriche migliorate potrebbero eventualmente supportare lo sviluppo di soluzioni ottimali-specifiche per l'applicazione che potrebbero leggermente superare lo standard generale di 60 gradi per particolari flussi di rifiuti. Tuttavia, i vantaggi di produzione e inventario dei componenti standardizzati manterranno probabilmente il predominio dello standard a 60 gradi nel prossimo futuro, con angoli personalizzati riservati a circostanze eccezionali in cui il vantaggio in termini di prestazioni giustifica costi e complessità aggiuntivi.

La continua rilevanza dello standard a 60 gradi

Nonostante decenni di progresso tecnologico e ricerca continua, ilInclinazione di 60 gradimantiene la sua posizione di standard predefinito per le installazioni di sedimentatori a tubi nei settori del trattamento delle acque e delle acque reflue. Questa rilevanza duratura deriva dalla sua comprovata capacità di bilanciare efficacemente molteplici obiettivi concorrenti nella più ampia gamma di applicazioni. Sebbene circostanze specifiche giustifichino occasionalmente configurazioni alternative, l'angolo di 60 gradi continua a rappresentare la scelta più sicura per la maggior parte dei progetti in cui non sono disponibili dati completi sulla trattabilità per supportare l'ottimizzazione personalizzata.

L'esperienza operativa accumulata con i sedimentatori a tubo a 60 gradi fornisce ai progettisti un livello di prevedibilità e affidabilità che non può ancora essere eguagliato da configurazioni alternative. Questo track record, combinato con l’infrastruttura di produzione ottimizzata per questo standard, crea potenti forze inerziali che manterranno il dominio dei sistemi a 60 gradi per il prossimo futuro. Mentre la ricerca continua ad esplorare alternative potenzialmente superiori, i vantaggi pratici di questo standard consolidato ne garantiscono la continua prevalenza nelle applicazioni di trattamento delle acque sia municipali che industriali in tutto il mondo.
